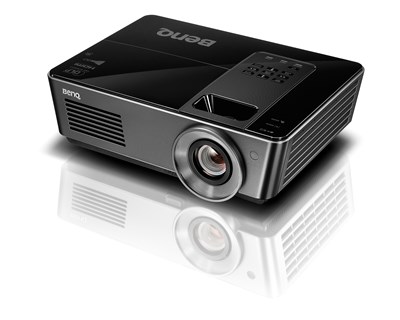

Benq MH740

Avstånd till duk
6,1 m (5,1-7,6 m) mot 165 tums AV Stumpfl Vario 32 duk
4,4 m (3,7-5,5 m) mot 120 tums duk
3,7 m (3,1-4,6 m) mot 100 tums duk

Benq sp840

Avstånd till duk
6,3 m (5,8-7,0 m) mot 165 tums AV Stumpfl Vario 32 duk
4,6 m (4,2-5,1 m) mot 120 tums duk
3,8 m (3,5-4,2 m) mot 100 tums duk

BenQ MH750 4500 lumen

Avstånd till duk
4.75 m (4,2-5,48 m) mot 165 tums AV Stumpfl Vario 32 duk
3.46 m (3,05-3,98 m) mot 120 tums duk
2,88 m (2,55-3,32 m) mot 100 tums duk

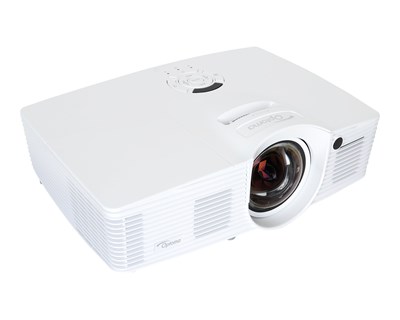

Optoma GT1080e Short Throw Full-HD 3000 ANSI lumen

Avstånd till duk
1,83 mot 165 tums AV Stumpfl Vario 32 duk
1,33 mot 120 tums duk
1,11 mot 100 tums duk

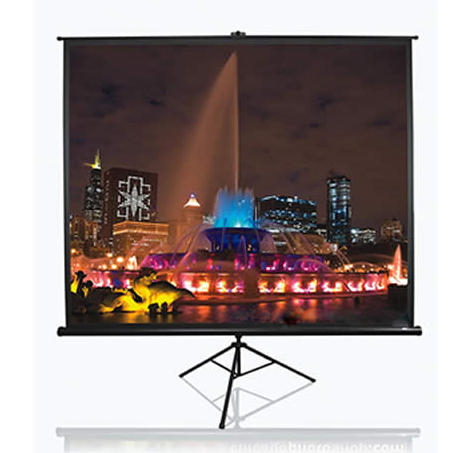

Tripod 100 tum 16:9

Rollup 120 tum 16:9
Bildhöjd 149 cm
119 cm högsta möjliga underkant skärm
Totala höjden 270

Ramspänd duk
AV Stumpfl Vario 32 3,65×2,1m 16:9 bakprojektion
Levereras i förpackning på hjul

AV Stumpfl Vario 32 i annan miljö

AV Stumpfl Vario 32 i annan miljö

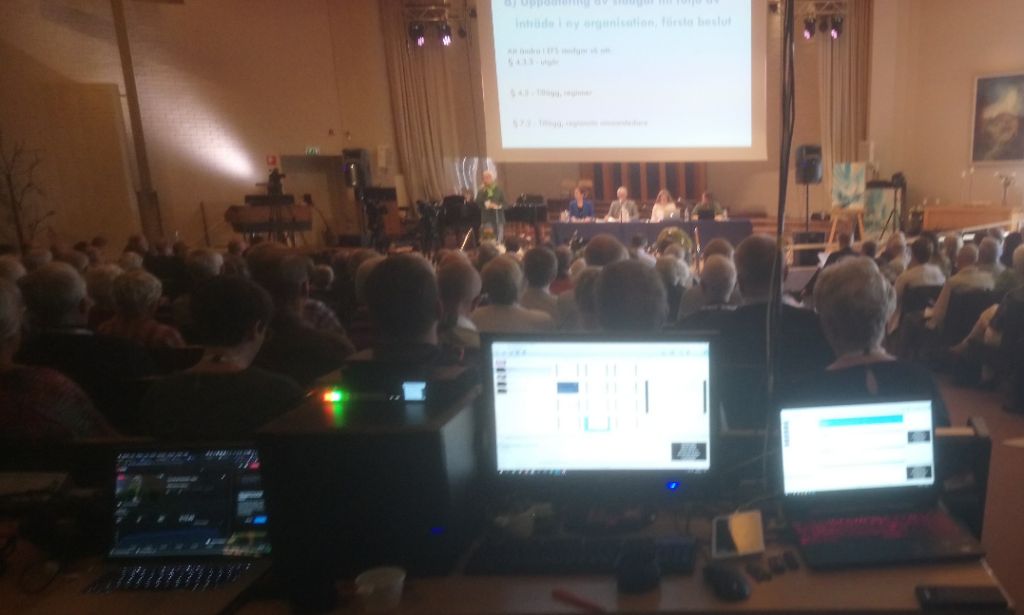

EFS rikskonferens i Pingstkyrkan i Örnsköldsvik

Varje år håller EFS en rikskonferens med årsmöte någonstans på olika platser i Sverige. 2019 i månadsskiftet maj juni hålls konferensen i Örnsköldsvik. Huvudkonferensen med årsmöte och gudstjänster höll till i Pingstkyrkan i centrala Örnsköldsvik.

Hubnet leveradade teknik för presentationer av film och text till lokalens projektor och duk plus till filmteamets mix. Navet bestod av en liten videomixer från EFS riks. En bärbara och en stationär dator kopplades till videomixern. Bildkällan från videomixerns ena utgång kopplades till Pingstkyrkans fasta HDMI-växlare för att sen kopplas vidare till den fast installerade projektorn. Från Pingstkyrkans HDMI-växlare kopplades den andra utgången till en stor monitor på scenen för att föreläsare och årsmötet skulle kunna se vad som händer på projektorduken. För att dra HDMI till scenmonitorn användes en AT-UHD-EX-70-KIT en HDBaseT-adapter med POE. En adapter som skickar HDMI-signal och även matar ström till mottagaren över TP-kabel. Föreläsare och annan personal på scenen kunde även styra den stationära datorns aktuella presentationer, i form av Power-Point, genom en USB-fjärrkontroll. Den andra utgången från videomixern kopplades till filmteamets mixer för att de skulle ha möjlighet att mixa in filmer, text och presentationer. Det två datorerna som användes för presentation var utrustade med kraftiga grafikkort. De hade programvaran Easy Worship för presentation och Office-paketet för att kunna hantera Power-Point. Den bärbara användes för att förbereda körscheman och sen flyttades schemat över till den stationära och de fanns möjlighet att växla in den bärbara ifall något krånglade på den stationära.

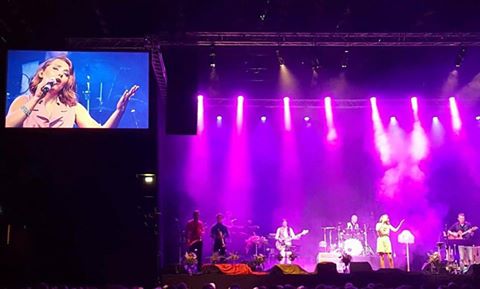

Bildprojektion på äldregalan i Örnsköldsvik 2016

Bildprojektion på Äldregalan i Fjällräven Center 2016. Två projektorer, Benq MH740, monterades i trossen för bakprojektion mot två ramspända dukar AV Stumpfl Vario 32 3,65×2,1m 16:9 bakprojektion. Kablage mellan videomixer och projektor. Från videomixer SDI via koaxialkabel till en SDI-split under scenen som också ger förstärkning. Split av SDI-signal till två projektorer och vid projektorerna omvandlare från koaxial till hdmi.

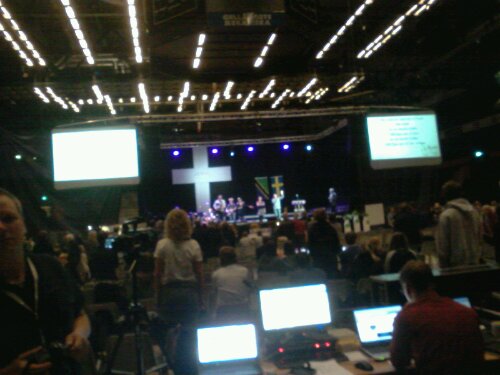

EFS rikskonferens i fjällräven center 2013

Varje år anordnar EFS en rikskonferens på någon plats i landet i samband med föreningens årsmöte. I år hade turen kommit till EFS-distriktet mittnorrland. Hockeyarenan Fjällräven Center blev den lokal som valdes för att rymma allt som krävs för en rikskonferens. I själva arenan hölls Gudstjänster och årsmötet. Lunch och middag serverades i restaurangen. Föredrag och kvälls-caféer hålls i loger och sportbarer.

Hubnet levererade och skötte teknik för presentation av film, bild och text. Två projektorer placerades längst upp och längst bak i scentrossen för att projicera på två fyra gånger tre meters dukar med bakprojektion. Dukarna hängdes upp i framkant på scentrossen på sex meters höjd. Bak vid mixerplats för ljud och ljus placerades en media-switch i vilken två datorer, med presentationsprogrammet Easy Worship, var inkopplad. En filmkamera var även inkopplad i media-switchen vid vissa tillfällen då en närbild på föredragshållaren visades. Media-switchen som även har ställbar förstärkning anslöts till en VGA-switch bakom scenen via en 35 meter lång VGA-kabel. Med VGA-switchen bakom scenen gick det att välja mellan det som sändes från media-switchen vid mixerplats eller dator på scenen som föredragshållare hade möjlighet att kopplat in. Utsignalen från VGA-switchen bakom scen kopplades in på en VGA-splitter som sände signalen till de två projektorerna och till en liten plattskärm för att de som befann sig på scenen skulle få veta vad alla i publiken såg. För att föredragshållarna på scen själv skulle kunna styra sina presentationer kopplades en fjärrkontroll in som styrde en av datorerna vid mixerplats. De kunde då se vad datorn visade på datorn vid mixerplats via plattskärmen på scen och sen stega fram och tillbaka i presentationen. För att det skulle flyta smidigt krävdes det att personal vid mixerplats klickade fram den presentation som var aktuell för respektive föredragshållare.
